Czy używasz wyłącznika automatycznego odpowiedniego do swojej aplikacji?

Spis treści

1. Co to jest wyłącznik automatyczny — jak to działa, dlaczego jest to ważne, co powinieneś wiedzieć

2. Czym różnią się przełączniki obciążenia powietrzem i dlaczego mają one znaczenie

3. Jak działają wyłączniki obciążenia, dlaczego się je stosuje, jakie są różnice w specyfikacjach

4. Parametry produktu i specyfikacje naszej oferty wyłączników + często zadawane pytania

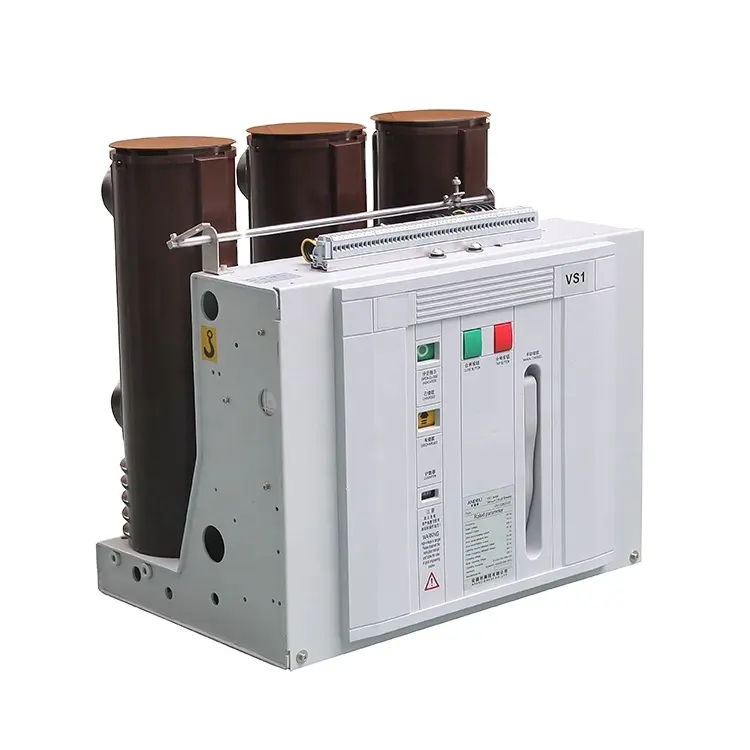

Co to jest wyłącznik automatyczny — jak to działa, dlaczego jest to ważne, co powinieneś wiedzieć

Jak działa wyłącznik automatyczny?

A wyłącznik automatycznyto elektromechaniczne (lub elektroniczne) urządzenie przełączające, które przerywa przepływ prądu elektrycznego w przypadku wykrycia uszkodzenia (takiego jak przetężenie, przeciążenie lub zwarcie). Wewnętrznie wiele wyłączników łączy w sobie pasek bimetaliczny (do zabezpieczenia przed przeciążeniem termicznym) i elektromagnes (do natychmiastowego przerwania zwarcia). Kiedy mechanizm wyzwalający wyłącznika zostaje aktywowany, styki rozdzielają się, a powstały łuk gaśnie przez medium lub mechanizm gaszący łuk, a przepływ prądu zostaje zatrzymany.

Dlaczego wyłącznik automatyczny jest niezwykle ważny?

• Chroni okablowanie, sprzęt i ludzi, przerywając potencjalnie niebezpieczne przepływy nadprądowe, zanim nastąpi uszkodzenie, pożar lub awaria sprzętu.

• W przeciwieństwie do jednorazowego bezpiecznika, wyłącznik można zresetować i ponownie użyć, co poprawia konserwację i niezawodność systemu.

• W nowoczesnych systemach dystrybucji energii wyłącznik pełni także funkcję zabezpieczenia selektywnego, umożliwiając koordynację wielu obwodów, zapobiegając w ten sposób niepotrzebnym przestojom.

Jakie są kluczowe cechy techniczne, które należy ocenić?

Oto skrócona lista najważniejszych parametrów:

Są one zgodne z wytycznymi branżowymi: na przykład producent Eaton opisuje pięć głównych części wyłączników (rama, mechanizm napędowy, styki, gaśnica łukowa, wyzwalacz) i wyjaśnia, w jaki sposób te części wpływają na wydajność.

Krótkie często zadawane pytania (częste pytania)

P: Jaka jest różnica między bezpiecznikiem a wyłącznikiem automatycznym?
Odp.: Bezpiecznik to urządzenie jednorazowe, które topi się i należy je wymienić po wystąpieniu przetężenia, natomiast wyłącznik automatyczny można zresetować po zadziałaniu i często zawiera dodatkowe funkcje zabezpieczające, takie jak zabezpieczenie przed zwarciem doziemnym lub zabezpieczenie przed łukiem elektrycznym.
P: Dlaczego mój wyłącznik ciągle się wyłącza?
Odp.: Częste wyłączanie wskazuje, że obwód jest przeciążony (zbyt wiele urządzeń pobiera prąd), występuje zwarcie lub zwarcie doziemne albo wyłącznik może być uszkodzony/przestarzały. Niezbędne są odpowiednie wymiary i okablowanie.
P: Czy mogę wymienić młot na dowolną markę?
O: Nie zawsze. Wyłącznik musi spełniać zgodne specyfikacje (napięcie, prąd, zdolność wyłączania) oraz spełniać wymagania panelu i lokalne przepisy elektryczne. Korzystanie z niezgodnej marki lub nieprawidłowej specyfikacji może unieważnić gwarancję lub zagrozić bezpieczeństwu.

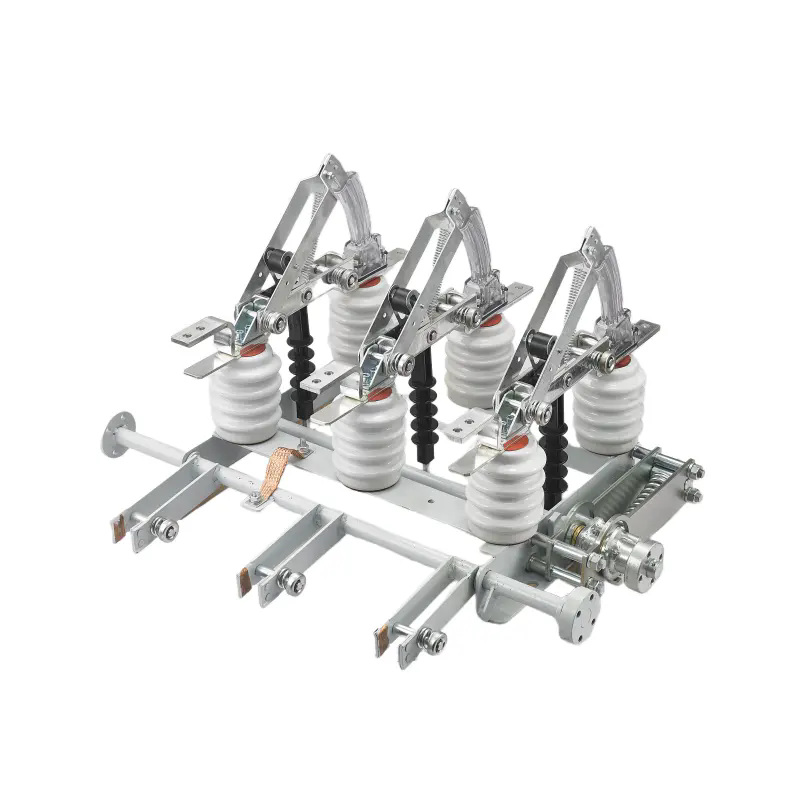

Czym różnią się przełączniki obciążenia powietrzem i dlaczego mają one znaczenie

Jak działa wyłącznik obciążenia powietrzem?

JakiśOdłącznik wewnętrznyto rodzaj rozdzielnicy, która wykorzystuje się jako środek do gaszenia łuku podczas załączania lub przerywania obwodu pod obciążeniem. Jest w staniewytwarzanie i wyłączanie prądów obciążenia(choć niekoniecznie wysokie prądy zwarciowe) w bezpieczniejszy sposób niż standardowy izolator.
Styki rozdzielają się, w szczelinie powietrznej może powstać łuk, a specjalne cechy konstrukcyjne (rogi łukowe, przepływ powietrza, geometria styku) służą do rozciągania, chłodzenia i gaszenia łuku.

Dlaczego odłącznik wewnętrzny jest przydatny w systemach?

• Umożliwiaprzełączanie na żywoobwodów obciążenia (tj. obwodów pod napięciem i przewodzących prąd) bez konieczności wykonywania pełnego zadania przerwania obwodu zwarciowego, jak to ma miejsce w przypadku ciężkiego wyłącznika, co stanowi tańszą alternatywę dla niektórych zastosowań.

• Jest często używany w zasilaczach, izolacji transformatorów i panelach dystrybucyjnych, gdzie pełna ochrona wyłącznika może nie być potrzebna, ale bezpieczne przełączanie ma kluczowe znaczenie.

• Prostsza konstrukcja często oznacza niższy koszt, mniejszą konserwację i prostszą instalację w porównaniu z wyłącznikami o dużej mocy.

Na co warto zwrócić uwagę przy jego wyborze?

• Napięcie i prąd znamionowy do przełączania obciążenia

• Niezależnie od tego, czy jest przeznaczonyzałączenie/rozłączenie obciążenia pod napięciem(rozłącznik obciążenia), a nie tylko izolacja przy zerowym prądzie

• Projekt gaszenia łuku (powietrze vs inne media) i oczekiwana konserwacja

• Jak współpracuje z urządzeniami zabezpieczającymi (np. czy w dalszym ciągu wymagane jest urządzenie przerywające prąd zwarciowy?)

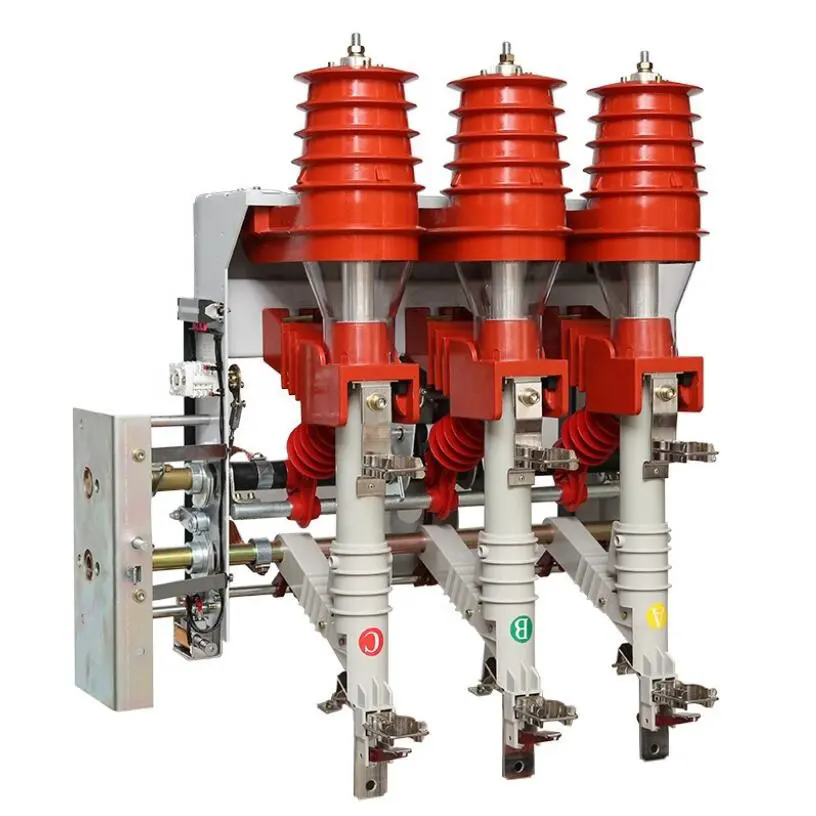

Jak działają wyłączniki obciążenia, dlaczego się je stosuje, jakie są różnice w specyfikacjach

Jak działa rozłącznik obciążenia?

Rozłącznik obciążenia (LBS) został zaprojektowany w celu bezpiecznego załączania i przerywania obwodów pod obciążeniem (tj. przepływającego prądu) oraz izolowania obwodu w celu konserwacji. Wykorzystuje mechanizmy (styki sprężynowe, komory gaszące łuk, media gazowe/próżniowe) do zarządzania łukiem podczas otwierania obwodu pod napięciem.
Podczas otwierania pod obciążeniem urządzenie musi kontrolować łuk, aż prąd spadnie do zera lub bezpiecznie przekierować energię łuku. Niektóre urządzenia LBS są zbudowane tak, aby przenosić prądy zwarciowe przez krótki czas wymagany do zadziałania bezpiecznika lub wyłącznika.

Dlaczego warto wybrać rozłącznik obciążenia zamiast standardowego wyłącznika?

• Może zapewnić ekonomiczne przełączanie tam, gdzie nie jest wymagana pełna ochrona (na przykład w systemach, w których wyłącznik znajdujący się powyżej obsługuje przerwanie spowodowane zwarciem).

• Umożliwia bezpieczne przełączanie obwodów pod napięciem (w celu konserwacji, przeniesienia obciążenia) bez całkowitego przerwania pracy całego systemu.

• Prostsza konstrukcja może zmniejszyć zajmowaną powierzchnię, ograniczyć konserwację i zwiększyć łatwość instalacji w niektórych ustawieniach dystrybucji średniego napięcia.

• Wspiera elastyczność systemu: przełączanie pomiędzy liniami zasilającymi, obsługę połączeń transformatorów i rekonfigurację sieci dystrybucyjnej.

Jakie są najważniejsze różnice w specyfikacji?

W odróżnieniu od wyłączników pełnoprądowych,rozłączniki obciążeniamoże miećniższa zdolność wyłączania zwarć, ale dobre przenoszenie obciążenia i załączanie/łamanie pod obciążeniem.

• Napięcie i prąd znamionowy (dla normalnej pracy)

• Załaduj prąd znamionowy załączania/przerwania

• Możliwość przerywania małych prądów indukcyjnych/pojemnościowych

• Niezależnie od tego, czy nadaje się do przerywania prądu zwarciowego, czy tylko ochrona za prądem zwarciowym obejmuje prądy zwarciowe

• Wytrzymałość mechaniczna, środek gaszący łuk, możliwość zdalnej pracy

Oto tabela porównawcza dla jasnego zrozumienia:

Parametry produktu i specyfikacje naszej oferty wyłączników + często zadawane pytania

Przykład specyfikacji produktu

Poniżej znajduje się szczegółowa tabela specyfikacji naszej standardowej oferty wyłączników automatycznych pod tą markąSyf. Parametry te można dostosować do wymagań klienta.

Kluczowe cechy naszej linii produktów:

• Wysoka zdolność wyłączania, zgodna z normami IEC/IEEE.

• Solidna konstrukcja komory gaszenia łuku zapewniająca długą żywotność.

• Modułowe wyzwalacze umożliwiające zdalne monitorowanie i koordynację.

• Wyraźne wskazanie stanu (ON/OFF/TRIPPED) i zamykane uchwyty dla bezpieczeństwa.

• Zaprojektowane z myślą o łatwej integracji z systemami rozdzielnic lub modernizacji istniejących paneli.

Więcej częstych pytań i odpowiedzi

P: Jak wybrać pomiędzy rozłącznikiem obciążenia a wyłącznikiem pełnoprądowym?
Odp.: Jeśli system wymaga częstego przełączania pod obciążeniem (na przykład zasilaczy, izolacji transformatora lub rekonfiguracji sieci), odpowiedni może być przełącznik rozłączający obciążenie (LBS), ponieważ obsługuje funkcję załączania/rozłączania pod prądem w ekonomicznym formacie. Jeśli jednak aplikacja wymaga przerywania wysokich prądów zwarciowych i zapewnienia pełnej ochrony (zwarcie, przeciążenie, zwarcie łukowe itp.), niezbędny jest wyłącznik automatyczny z pełną zdolnością przerywania zwarć.

P: Czy mogę zastosować wyłącznik jednego producenta w panelu innego producenta?
Odp.: W wielu przypadkach fizyczne dopasowanie mechaniczne może być możliwe, ale należy zweryfikować bezpieczeństwo, koordynację, gwarancję i zgodność z przepisami. Wyłącznik musi odpowiadać konfiguracji szyn zbiorczych panelu, typowi złącza, parametrom znamionowym ramy i parametrom przerywającym. Użycie niedopasowanej marki może unieważnić certyfikację panelu lub prowadzić do nieoptymalnej ochrony.

P: Jakiej rutynowej konserwacji wymaga wyłącznik?
Odp.: Mimo że wyłączniki automatyczne są zaprojektowane do resetowania i ponownego użycia, niezbędna jest okresowa kontrola: sprawdź wizualne oznaki zużycia (erozja styków, przegrzanie, odbarwienie), przetestuj działanie mechaniczne mechanizmu, sprawdź ustawienia i funkcjonalność wyzwalacza, upewnij się, że połączenia są szczelne i nie ma korozji. Regularna konserwacja zapewnia niezawodność i wydłuża żywotność.

Na zakończenie o godzSyfdostarczamy pełną gamę rozwiązań w zakresie ochrony obwodów — od standardowych wyłączników automatycznych po rozłączniki obciążenia i opcje rozłączników obciążenia powietrznego — zaprojektowanych, aby sprostać zmieniającym się wymaganiom nowoczesnych systemów dystrybucyjnych, zakładów przemysłowych i instalacji odnawialnych. Nasza wiedza gwarantuje, że wybierzesz odpowiednie urządzenie: odpowiednią klasę napięcia, prąd znamionowy, zdolność wyłączania i mechanizm dla Twojego zastosowania. W przypadku konsultacji, niestandardowych rozwiązań i wycen —Skontaktuj się z namiaby mieć pewność, że Twoje systemy są chronione przez najbardziej odpowiedni sprzęt.
