W jaki sposób wyłącznik automatyczny chroni system zasilania?

Spis treści

1. Co to jest wyłącznik automatyczny i dlaczego go używać?

2. Jak działa nasz produkt: Specyfikacja techniczna wyłącznika

3. Jak wybrać pomiędzy zewnętrznym wyłącznikiem próżniowym a wewnętrznym wyłącznikiem próżniowym

4. Dlaczego warto wybrać naszą markę – SYHF – i jak się z nami skontaktować

Co to jest wyłącznik automatyczny i dlaczego go używać?

We współczesnych systemach elektroenergetycznych awyłącznik automatycznyjest podstawowym składnikiem ochronnym. Zgodnie z definicją w elektrotechnice wyłącznik automatyczny to automatyczne urządzenie przełączające, które przerywa przepływ prądu w przypadku wystąpienia nietypowych warunków, takich jak przeciążenia lub zwarcia, chroniąc w ten sposób sprzęt i zapobiegając ryzyku pożaru.

W szczególności typ znany jako awyłącznik próżniowy (VCB)wykorzystuje próżnię jako medium do wygaszenia łuku po otwarciu styków. Technologia ta zapewnia bardzo szybkie przerwanie łuku i wysoką izolacyjność.

Dlaczego warto stosować wyłącznik próżniowy?

• Zapewnia szybkie przerwanie prądów zwarciowych, ponieważ medium próżniowe nie podtrzymuje łuku.

• Wymagania konserwacyjne są zmniejszone w porównaniu z młotami izolowanymi olejem lub gazem dzięki mniejszej liczbie materiałów eksploatacyjnych i brakowi wycieków gazu gaszącego łuk.

• Jest bardziej przyjazny dla środowiska: nie wymaga gazu SF₆ (w wielu przypadkach) i nie wymaga oleju.

• Pomaga chronić wrażliwy sprzęt i zapewnia stabilność systemu, oferując niezawodne działanie przełączania w systemach średniego napięcia (zwykle 3 kV–40 kV lub sieci średniego napięcia).

Jak działa nasz produkt: Specyfikacja techniczna wyłącznika

Poniżej przedstawiamy szczegółową specyfikację naszego produktu wyłącznika, który został zaprojektowany z myślą o wysokiej wydajności, niezawodności i elastyczności zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

Kluczowe dane techniczne

Funkcje i zalety

• Przerywacz próżniowy zapewnia szybkie wygaszenie łuku, ponieważ w próżni łuk podtrzymujący nie może się utrzymać.

• Kompaktowa konstrukcja do montażu wewnątrz pomieszczeń: mniejsza powierzchnia, mniejsza waga, łatwiejsza integracja z rozdzielnicą pokrytą metalem.

• Solidna, odporna na warunki atmosferyczne konstrukcja do montażu na zewnątrz: odporna na deszcz, kurz, ekspozycję na promieniowanie UV i ekstremalne temperatury.

• Niskie koszty utrzymania zmniejszają koszty cyklu życia i poprawiają czas sprawności.

• Szeroki zakres wartości znamionowych umożliwia wybór pod kątem konkretnego obciążenia i profilu prądu zwarciowego systemu.

Jak wybrać pomiędzy zewnętrznym wyłącznikiem próżniowym a wewnętrznym wyłącznikiem próżniowym

Przy wyborze wyłącznika próżniowego kluczowymi czynnikami wpływającymi na projekt, wydajność i koszt są lokalizacja i otoczenie. Poniżej opisujemy i porównujemy dwie główne kategorie zastosowań: zewnętrzne i wewnętrzne.

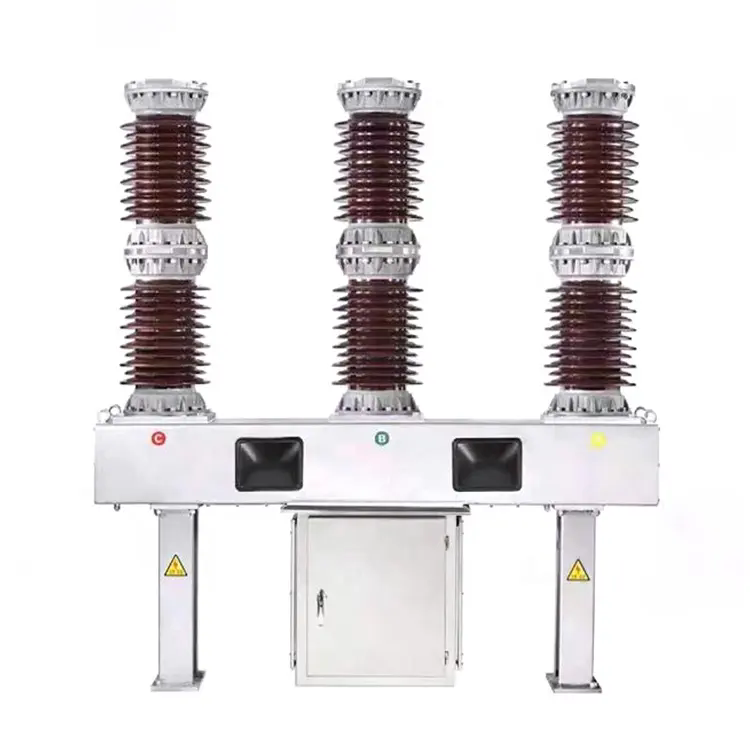

Zewnętrzny wyłącznik próżniowy

Jakiśzewnętrzny wyłącznik próżniowyjest specjalnie zaprojektowany do instalacji w podstacjach na wolnym powietrzu, instalacjach na słupach lub w odległych miejscach, gdzie sprzęt będzie narażony na działanie czynników atmosferycznych.

Kluczowe uwagi dotyczące użytku na zewnątrz:

• Musi mieć szczelną, wytrzymałą obudowę o wysokim stopniu ochrony (np. IP55+).

• Musi działać niezawodnie pomimo narażenia na deszcz, kurz, wiatr, ekstremalne temperatury, promieniowanie UV i ewentualne zanieczyszczenia.

• Odległości upływu, prześwity izolacyjne i konstrukcja konstrukcyjna są bardziej wymagające ze względu na ekspozycję na zewnątrz.

• Dostępność i konserwacja mogą być trudniejsze; dlatego też niezawodność i konstrukcja wymagająca niewielkiej konserwacji są ważniejsze.

Wewnętrzny wyłącznik próżniowy

Jakiśwewnętrzny wyłącznik próżniowyjest przeznaczony do montażu wewnątrz budynku lub rozdzielni w kontrolowanym środowisku, takim jak budynki komercyjne, zakłady przemysłowe, centra danych lub wewnętrzne pomieszczenia gospodarcze.

Kluczowe uwagi dotyczące użytku w pomieszczeniach:

• Środowisko jest bardziej kontrolowane (temperatura, wilgotność, kurz), więc projekt może być bardziej zwarty i prostszy.

• Dostęp konserwacyjny jest łatwiejszy; integracja z rozdzielnicami pokrytymi metalem jest prostsza.

• Koszt jest zwykle niższy niż w przypadku wariantu zewnętrznego, ponieważ wymagania dotyczące obudowy i projektu środowiskowego są mniejsze.

Tabela porównawcza

Jak zdecydować, którego użyć

• Zapytać:Gdzie będzie zlokalizowany wyłącznik?Jeśli jest na zewnątrz i jest odsłonięty, wybierz typ zewnętrzny. Jeśli w pomieszczeniu, to typ wewnętrzny.

• Zapytać:Jaki poziom stresu środowiskowego istnieje?Wysokie wahania temperatury, kurz, wilgoć → sprzyjają projektom zewnętrznym.

• Zapytać:Jaki jest budżet i możliwości utrzymania?Instalacje zewnętrzne mogą wymagać większych kosztów początkowych i złożoności.

• Zapytać:Jaki poziom prądu zwarciowego i napięcie znamionowe są potrzebne?Upewnij się, że wybrany typ spełnia specyfikacje techniczne Twojego systemu.

W wielu przypadkach staranny wybór odpowiedniego typu pozwala uniknąć późniejszych kosztownych błędów, takich jak instalacja jednostki wewnętrznej w odsłoniętym miejscu na zewnątrz, co może prowadzić do krótkiej żywotności lub awarii.

Dlaczego warto wybrać SYHF i jak się z nami skontaktować

Nasza marka,SYHFspecjalizuje się w dostarczaniu wysokiej jakości wyłączników próżniowych dostosowanych do zastosowań wewnętrznych i zewnętrznych. Dzięki wieloletniemu doświadczeniu w rozdzielnicach elektrycznych gwarantujemy, że otrzymasz sprzęt o odpowiednich specyfikacjach, solidnej konstrukcji i długiej żywotności.

Wybierając wyłączniki SYHF, zyskujesz:

• Precyzyjna inżynieria dostosowana do wymagań systemu w zakresie napięcia, prądu i specyfiki miejsca.

• Szeroka gama modeli do zastosowań wewnętrznych i zewnętrznych.

• Łatwa w utrzymaniu, niezawodna technologia przerywacza próżniowego, która zmniejsza całkowity koszt posiadania.

• Kompleksowe wsparcie techniczne, dokumentacja i obsługa posprzedażowa.

Aby uzyskać więcej informacji na temat naszych produktów, dopasowania specyfikacji, dostosowywania i cen, prosimy o kontaktskontaktuj się z nami. Nasz zespół w SYHF jest gotowy przeprowadzić Cię przez proces selekcji, zapewniając właściwy wybór dla Twojego systemu elektroenergetycznego i chroniąc Twoją inwestycję.

Często zadawane pytania i odpowiedzi dotyczące wyłączników automatycznych

P: Co to jest wyłącznik próżniowy i jak działa?
Odp.: Wyłącznik próżniowy wykorzystuje uszczelnioną próżniowo komorę przerywacza do gaszenia łuku po otwarciu styków obwodu. Próżnia zapewnia wysoką wytrzymałość dielektryczną i szybkie wygaszanie łuku, dzięki czemu jest bardzo skuteczna w zastosowaniach średniego i wysokiego napięcia.

P: Czy mogę używać wewnętrznego wyłącznika próżniowego na zewnątrz?
Odp.: Generalnie nie. Jednostki wewnętrzne są przeznaczone do stosowania w środowiskach kontrolowanych i mogą nie zapewniać szczelności, wytrzymałości konstrukcyjnej i odstępów izolacyjnych wymaganych w przypadku ekspozycji na zewnątrz. Używanie ich na zewnątrz może prowadzić do skrócenia żywotności lub awarii.

P: Jaka konserwacja jest wymagana w przypadku wyłącznika próżniowego?
Odp.: Konserwacja jest minimalna w porównaniu ze starszymi technologiami. Kluczowe kontrole obejmują okresowe testy działania mechanicznego, kontrolę zużycia styków i zapewnienie integralności obudowy. Przerywacze próżniowe są trwałe i wymagają rzadszej konserwacji, jeśli są zainstalowane prawidłowo i w odpowiednim środowisku.

Jeśli szukasz niezawodnego partnera i linii produktów, SYHF jest gotowy zapewnić fachowe wskazówki i wysokiej jakości sprzęt. Nie wahaj sięskontaktuj się z namidla Twojego następnego projektu.
