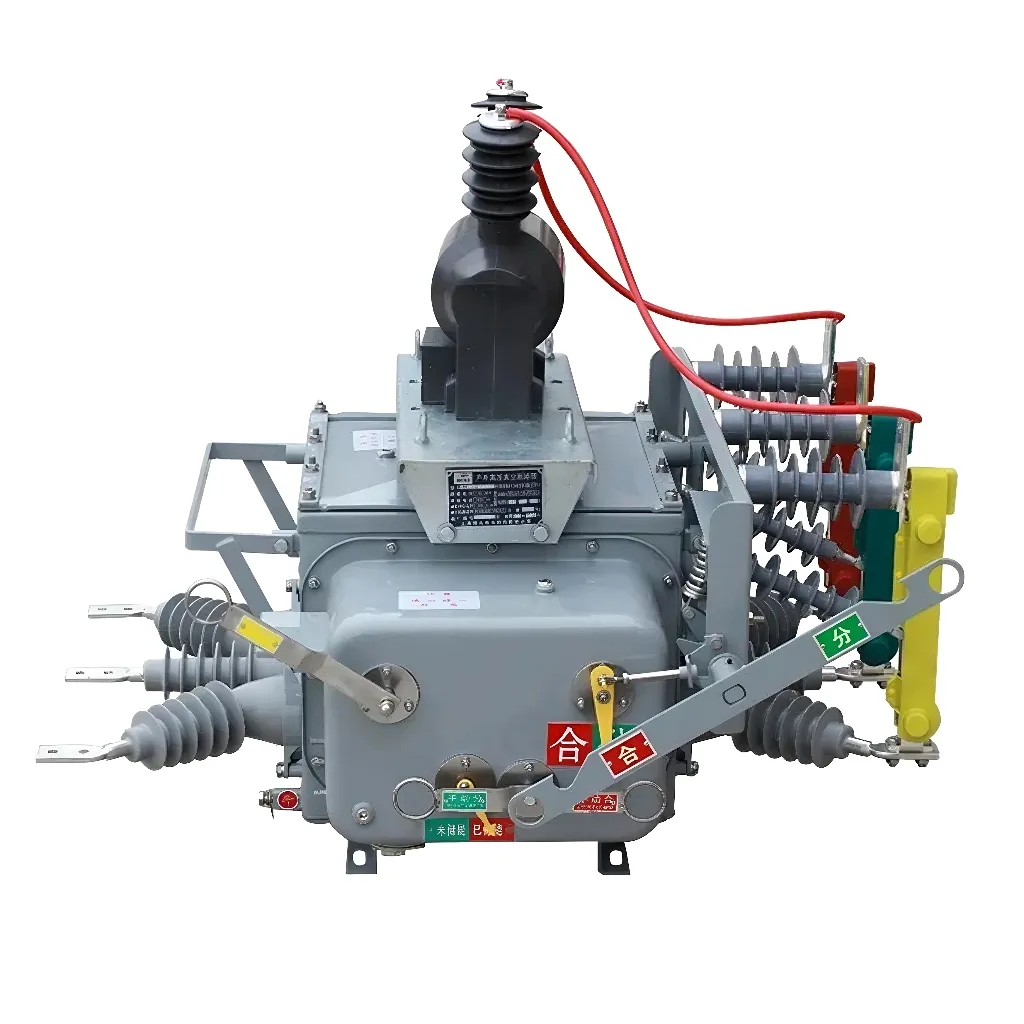

VCB wyłącznika obwodu próżniowego w podstacji

Podczas operacji zamknięcia trwały przerywnik obwodu próżniowego SYHF VCB w podstacji jest zasilany energią przechowywaną w mechanizmie wiosennym. Mechanizm magazynowania energii może być napędzany przez zewnętrzny zasilacz lub ręcznie przez uchwyt magazynowania energii. Po zakończeniu magazynu energii wskaźnik magazynowania energii pokazuje „magazynowanie energii”. Jednocześnie przełącznik magazynowania energii odłącza zasilanie silnika magazynowania energii, pozostawiając wyłącznik w stanie zamkniętym. Podczas operacji zamknięcia wyłącznik można zamknąć niezależnie od tego, czy przycisk „zamknięcia” jest ręcznie naciśnięty, czy cewka elektromagnesu zamknięcia jest wyzwalana przez zdalną operację. Po zakończeniu operacji zamknięcia wskaźnik magazynowania energii i przełącznik magazynowania energii są resetujne, a moc silnika jest przywracana. Następnie silnik jest ponownie energetyzowany. Wskaźnik zamykania pokazuje „zamknięte” i pomocne przełączniki przełączników przełączników. W operacji otwierającej wyłącznik można otworzyć, naciskając przycisk „Otwórz” ręcznie lub przez zdalnie wyzwalając zamknięcie cewki elektromagnesu. Po zakończeniu operacji otwarcia wskaźnik otwierania pokazuje „otwarty”, a pozycja styków pomocniczych przełącznika. Jednocześnie, podczas operacji otwierającej licznik wzrasta o jeden, a odpowiednią liczbę można zaobserwować przez okno obserwacji panelu.

Co to jest wyłącznik próżniowy?

Wyłączniki obwodów próżniowych są zwykle nazywane VCBS w kategoriach zawodowych. Wyłączniki obwodów próżniowych są niezwykłym typem wyłącznika. W tego typu wyłącznika łuk gaszony jest przez podłoże próżniowe. Wyłączniki próżniowe są szeroko stosowane, ponieważ ich siła dielektryczna jest znacznie lepsza niż jakikolwiek inny medium. W porównaniu z innymi mediami dielektrycznymi próżnia jest najlepszym medium do gaszenia łuków.

Ponieważ od wyłączników obwodów próżniowych są używane zarówno do zmiany, jak i ochrony podłączonego sprzętu, ich prędkość robocza musi być szczególnie szybka, aby upewnić się, że wyłącznik może szybko potknąć się w przypadku uszkodzenia, aby zapobiec uszkodzeniu prądu uszkodzenia. Tak więc ten rodzaj wyłącznika jest wymagany zarówno na liniach dostępu do siatki, jak i liniach połączeń.
