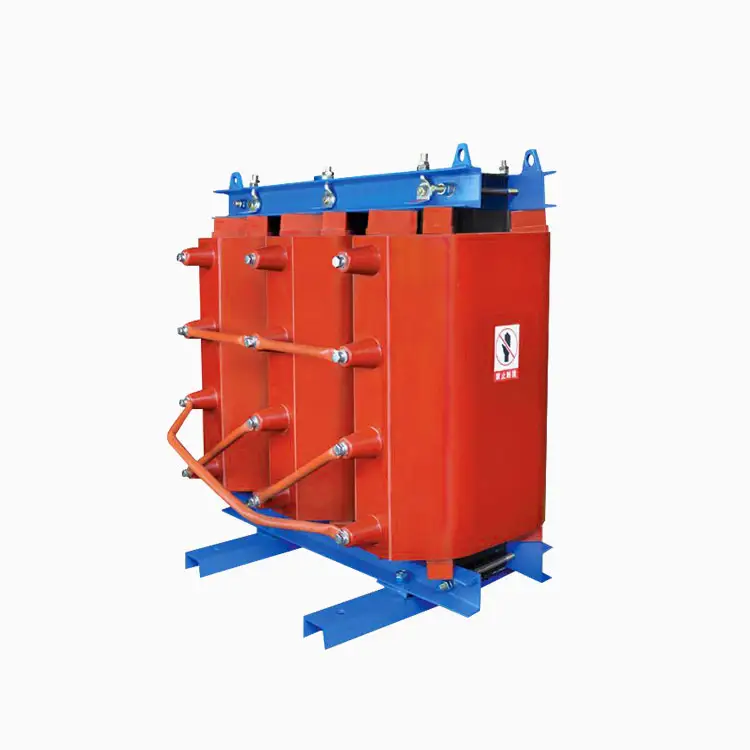

Amorficzny transformator dystrybucji typu suchego

SYHF Wysokiej jakości amorficzny transformator dystrybucji stopu suchego Grubość zastosowanego amorficznego paska stopu jest niewielka, a rezystywność jest około trzykrotnie większa niż w przypadku stalowej stali z zimno. Dlatego żelazny rdzeń wykonany ze stopu amorficznego ma znacznie mniejszą stratę prądu wirowego niż wykonana z krzemowego arkusza stalowego. Utrata stopu histerezy jest znacznie mniejsza niż utrata stalowego stalowego na zimno. Utrata rdzenia jest bardzo niska, o około 75% niższa niż utrata braku obciążenia tradycyjnego transformatora rdzenia krzemowego. Jest to rozsądny transformator oszczędzania energii niskiej straty. Ponadto przymus stopu amorficznego jest znacznie mniejsza niż 4a/m, która wynosi około 1/7 prześcieradła krzemowego. Obszar pętli histerezy amorficznego stopu jest znacznie mniejszy niż stalowa płyta stalowa na zimno, która należy do stanu amorficznego. Z powodu niskiej straty amorficzny transformator stopowy ma mniejsze ogrzewanie, wzrost w niskiej temperaturze i stabilną działanie.

Transformator rozkładu typu suchego stopu amorficznego wykorzystuje stopień amorficzny o wyjątkowej przewodności magnetycznej jako materiał podstawowy transformatora i może ostatecznie uzyskać bardzo niską wartość strat. Ale ma wiele cech, które należy zagwarantować i brać pod uwagę przy projektowaniu i produkcji. Główne ciało odzwierciedla następujące aspekty:

(1) Twardość amorficznego materiału z arkusza stopu jest bardzo wysoka i trudno jest ścinać konwencjonalnymi narzędziami, dlatego należy wziąć pod uwagę zmniejszenie ilości ścinania w projekcie.

(2) Grubość pojedynczego amorficznego arkusza stopu jest bardzo cienka, a powierzchnia materiału nie jest bardzo płaska, więc współczynnik napełniania rdzenia jest niski.

(3) Stopy amorficzne są bardzo wrażliwe na naprężenie mechaniczne. W projekcie strukturalnym należy unikać tradycyjnego schematu projektowania z żelaznym rdzeniem jako głównym elementem strukturalnym.

(4) W celu uzyskania doskonałych charakterystyk niskiej utraty, nietoperzowe chipsy żelaza amorficznego muszą być wyżarzane.

(5) Pod względem wydajności elektrycznej. W celu zmniejszenia ilości chipu żelaza żelaza, żelazny rdzeń całego produktu składa się równolegle z czterech oddzielnych ram żelaznych rdzeni, a każde uzwojenie fazowe ustawione jest na dwóch klatkach z niezależnym obwodem magnetycznym. Oprócz fundamentalnego strumienia magnetycznego istnieje również trzeci strumień magnetyczny harmoniczny w każdej ramce. Trzeci harmoniczny strumień magnetyczny w dwóch rannych ram żelaznych rdzeniowych w uzwojeniu jest dokładnie przeciwny w fazie i równa wartości. Dlatego suma trzeciego harmonicznego strumienia magnetycznego w każdej grupie uzwojeń wynosi zero. Jeśli strona pierwotna jest podłączona do D, obwód z trzecim prądem harmonicznym nie będzie miał trzeciego składnika napięcia harmonicznego na indukowanym przebiegu napięcia po stronie drugorzędnej.
